Les périphériques: les disques
















Un disque d'ordinateur est un support semblable à une cassette audio ou vidéo
















Dans tous les cas, il s'agit d'un support magnétique tout à fait comparable à une bande magnétique d'une cassette audio ou vidéo ; il se présente ici sous la forme d'un disque.

=
On peut :


  • y écrire des informations
  • y lire des informations.

Comme
une cassette audio ou vidéo, on peut y écrire autant de fois qu'on le
veut, mais si on enregistre sur des informations qui y étaient
présentes, celles-ci disparaissent !
Les
informations sont stockées par magnétisation du support: disque,
disquette ou bande magnétisable de cassette. Si l'on passe un aimant
suffisamment puissant sur un support magnétique, l'information qui y
est stockée risque de disparaître.
Expérience




  • Procure-toi une cassette audio à laquelle tu ne tiens pas. Ecoute quelques secondes du début de la bande enregistrée.
  • Sors ensuite la cassette du lecteur et approche-la d'un aimant puissant.
  • Finalement, réécoute le début de la bande enregistrée.
  • Conclus.


Du point de vue magnétique, la différence entre une cassette audio et une disquette, est que:

Une cassette audio peut être effacée cependant qu'une
disquette ne le peut pas

Une disquette peut être effacée cependant qu'une cassette audio ne le peut pas

Il n'y a pas de différence notable entre une cassette audio et une disquette du point de vue magnétique.




Un disque d'ordinateur doit être formaté












Contrairement à une
cassette audio ou vidéo, avant de pouvoir écrire sur un disque,
il faut avoir dessiné magnétiquement la structure sur laquelle
vont s'écrire les informations.
Il faut mettre en place un ensemble de bornes entre
lesquelles l'ordinateur va pouvoir écrire des informations : on
formate le disque en y écrivant magnétiquement ces informations "repères" disposées


  • en "pistes" et
  • en "secteurs".

Le nombre de pistes et de secteurs varie d'un type de disque à l'autre
selon sa capacité.
Il est impossible de voir la musique enregistrée sur une
cassette audio. De même, il est impossible de voir les pistes
magnétiques sur un disque informatique.
Choisis la bonne réponse:

1. Une piste sur un disque informatique ressemble plus à

un couloir sur un stade d'athlétisme

un quartier de tarte



2. Dans l'illustration du disque formaté ci-dessus, en combien
de secteurs est divisée une piste?

1 secteur

8 secteurs

24 secteurs



3. Quand on compare la dimension des secteurs d'un disque, on voit
que

Tous les secteurs ont la même dimension

Tous les secteurs n'ont pas la même dimension



4. Quand on compare la dimension des pistes d'un disque, on voit
que:

Toutes les pistes ont la même dimension

Toutes les pistes n'ont pas la même dimension




Disquettes souples et disques durs: aspect extérieur
























On peut distinguer les disquettes souples et les disques durs par
leur aspect
.
Une disquette souple est constituée d'une fine lamelle
ronde en plastique
sur laquelle on a déposé un support
magnétisable
.
Ce disque est protégé par un boîtier rigide en
plastique. La dimension de la disquette est de 3"½ -il faut lire "3
pouces et demi".
Le support magnétique n'est visible que si l'on déplace le cache
métallique de protection. Il faut veiller à ne jamais y
laisser entrer de poussière. Il ne faut, en aucun cas, toucher
le support magnétique.
Demande autour de toi une disquette. Examine-la quelques
instants. Repère le support magnétique.
Inspecte ensuite un ordinateur dont on a ouvert la console afin d'y
repérer le lecteur de disquettes et ses connexions à l'unité centrale.


Un disque dur est constitué d'un ou plusieurs disques métalliques rigides sur
lesquels on a déposé un support magnétisable.
Les disques métalliques sont logés dans un boîtier dont ils ne
sortent jamais. Le disque dur est mis en place définitivement dans
l'ordinateur.
L'illustration ci-contre présente un lecteur de disque dur démonté.
En pratique, on ne démonte jamais un tel lecteur. La moindre poussière introduite,
écrasée par la tête de lecture-écriture, pourrait y provoquer des dégâts.
On y distingue deux disques métalliques superposés
et la tête de lecture-écriture qui
se déplace grâce à son bras mobile. Celle-ci "vole" à une
très faible distance des disques. Lors d'un choc sur la
console, la tête de lecture-écriture peut entrer en
contact avec le disque. Ce contact peut l'endommager.

Le disque dur d'un ordinateur devrait être démonté,
ouvert et dépoussiéré à intervalles
réguliers, idéalement:

chaque mois

chaque année

jamais



Il faut éviter de déplacer ou de bousculer un ordinateur
en marche parce que:

La tête de lecture-écriture du disque dur pourrait
heurter un plateau du disque dur et l'endommager

La tête de lecture-écriture pourrait voler au-dessus
d'un plateau du disque dur

C'est tout à fait faux: il n'y a aucun inconvénient à bousculer
un ordinateur en marche


Dans un ordinateur dont on a ouvert la console, repère
le disque dur et ses connexions à l'unité centrale.


Deux
connexions relient le disque dur au reste de l'ordinateur: un câble
d'alimentation électrique à 4 fils (voir l'illustration
ci-contre) et un autre câble plat qui sert au transfert
des données. Ce deuxième câble compte:

10 fils

20 fils

40 fils




Disquettes souples et disques durs: capacité



























On peut distinguer les disquettes souples et les
disques durs par leur capacité.
Une disquette souple a toujours une capacité de
stockage inférieure à celle d'un disque dur.
Cette capacité s'exprime en nombre d'octets.


















dimension type capacité
3"1/2 2 DD (double densité) 720 Ko
3"1/2 2 HD (haute densité) 1,44 Mo
Les disques durs actuels ont couramment des capacités
comprises entre 40 et 120 Go (chiffres de 2004). Cette capacité
ne fait qu'augmenter.
Il existe encore d'autres types d'unités de stockage magnétiques.

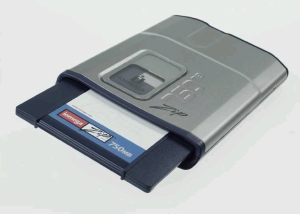

Ainsi, les
disques Zip
de capacité variable entre 100 Mo et
750 Mo. Il s'agit de disques amovibles (comme les disquettes),
mais qui doivent être lus dans un lecteur particulier.




Pour réaliser des sauvegardes de grandes quantités
d'informations, on utilise alors des supports de grande capacité comme les
disques REV
(35 Go à 90 Go) ou des cassettes
à bande qui peuvent également supporter plusieurs
Go de données.



De
nouveaux systèmes de stockage non magnétiques des
données sont
apparus. Très fiables et très pratiques, les clefs
USB se connectent directement sur une prise particulière
de l'ordinateur.
Les clefs USB s'utilisent comme des lecteurs de disques externes.
Leur capacité varie généralement entre 64 Mo
et 256 Mo
(chiffres de 2004).


Que signifie la notation 720 Ko relative aux disquettes 2DD?

que la disquette peut supporter approximativement 720 pages de
texte

que la disquette peut supporter approximativement 720.000 octets

que la disquette peut supporter approximativement 720 octets


Que signifie la notation 250 Mo relative à la capacité
des disquettes ZIP ?


que la disquette peut supporter approximativement 250.000 octets

que la disquette peut supporter approximativement 250 millions
d'octets

que la disquette peut supporter approximativement 250 milliards
d'octets


Que signifie la notation 60 Go relative à la capacité
d'un disque dur?

que ce disque dur peut supporter approximativement 60.000 octets

que ce disque dur peut supporter approximativement 60 millions
d'octets

que ce disque dur peut supporter approximativement 60 milliards
d'octets


Dans l'ordre, du plus petit au plus grand, il faut placer

720 Ko - 100 Mo - 60 Go

720 Ko - 60 Go - 100 Mo

60 Go - 100 Mo - 720 Ko


Pour transporter un fichier de 3 Mo de l'école jusqu'à ton domicile,
le moyen le plus simple et le plus sûr est d'utiliser:

une cassette à bande

une disquette 2HD

une clef USB




Principe du CD-ROM













Rappelons
que sur un disque magnétique (disque dur ou disquette),
les pistes sont concentriques, comme les couloirs
d'une piste d'athlétisme.Dans le cas du CD-ROM,
les informations ne sont pas stockées de manière
magnétique. Le CD est gravé. Lors
de sa fabrication, on y réalise une série de trous
suivant une piste tracée en spirale.

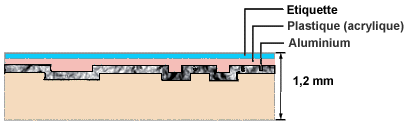

La structure d'un CD-ROM est tout à fait semblable à celle
d'un CD audio: 12 cm de diamètre et 1,6 mm d'épaisseur.

Le CD est fabriqué en matière plastique. Celle-ci est recouverte
d'une fine pellicule d'aluminium sur l'une des faces (voilà pourquoi
le CD est brillant). Cette feuille d'aluminium supporte les informations
déposées sur le CD.

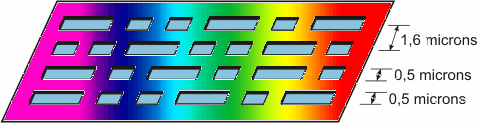

La piste enregistrée est constitutée d'une série
d'alvéoles d'une largeur de 0,5 millième de millimètre,
d'une profondeur de 0,83 millième de millimètre
et espacées de 1,6 millième de millimètre.

Sur l'illustration ci-contre, à gauche, on a représenté un
petit morceau de CD sur lequel la piste enregistrée apparaît
sur quatre tours. Les alvéoles sont parfaitement visibles.
Comme les alvéoles sont très petites, on pourra
en graver beaucoup, sur un CD. La capacité des disques CD
est très grande: jusqu'à 783 Mo.

Dans un ordinateur dont on a ouvert la console, repère le
lecteur de CD-ROM et ses connexions à l'unité centrale.


Une différence entre un disque dur et un CD est que:

sur un CD, les informations sont gravées et sur un
disque dur, les informations sont codées sous forme
de zones magnétisées ou non magnétisées

sur un disque dur, les informations sont gravées et
sur un CD, les informations sont codées sous forme
de zones magnétisées ou non magnétisées

il n'y a pas de différence entre un CD et un disque
dur



Une différence entre un disque dur et un CD est
que:

sur un CD, les pistes sont disposées de manière
concentrique alors que sur un disque dur, les pistes sont
disposées en spirale

sur un disque dur, les pistes sont disposées de manière
concentrique alors que sur un CD, les pistes sont disposées
en spirale

il n'y a pas de différence de ce point de vue: dans
les deux cas, les pistes sont disposées en spirale



Un CD-ROM peut supporter un maximum de

720 Ko

780 Mo

60 Go




Lecture d'un CD-ROM













La
lecture des informations sur un CD-ROM se fait à l'aide
d'un faisceau de lumière laser.


  • Lorsque la lumière laser frappe une zone non gravée,
    un détecteur peut recevoir la lumière réfléchie
    sur la couche métallique du CD-ROM.
  • Lorsque la lumière frappe une zone gravée,
    la lumière réfléchie n'atteint pas le détecteur
    (par suite d'un phénomène physique appelé "interférence
    de phases"). Tout se passe comme si elle n'était
    pas réfléchie.





  • La valeur binaire "1" correspond au passage du rayon
    laser d'une zone réfléchissante vers une
    zone non-réfléchissante.
  • Inversement, le passage d'une zone non-réfléchissante vers
    une zone réfléchissante correspond également à la
    valeur binaire "1".
  • Lorsque le rayon laser reste, pendant un certain temps, dans
    une zone de même type (réfléchissante ou
    non-réfléchissante), cela correspond à la
    valeur binaire "0".

Finalement, le CD supporte une longue série de "0" et
de "1", langage compréhensible par l'ordinateur.

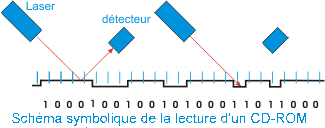

Un lecteur de cette page prétend que le schéma symbolique
de la lecture d'un CD-ROM présenté ci-dessus est
faux pour, au moins, un bit.

C'est une bonne remarque, j'ai repéré au moins une
faute: une valeur "0" est, en fait, une valeur "1"

C'est une bonne remarque, j'ai repéré au moins une
faute: une valeur "1" devrait, en fait, être "0"

Il n'y a pas de faute



Selon toi, quelle pourrait-être l'unique valeur stockée
sur un CD non gravé?

La valeur "0"

La valeur "1"

La valeur moyenne entre "0" et "1", c'est-à-dire "0,5"






Principe des DVD









Le principe de fonctionnement du DVD-ROM est tout à
fait semblable au principe du CD-ROM. Il y a cependant au
moins trois différences.

  1. Dans le cas du DVD, les alvéoles gravées
    dans le disque sont plus petites que dans le cas du CD.
    On peut en mettre plus ; la capacité de
    stockage du DVD est donc plus grande: 4,7 Go.
  2. Une deuxième différence est que les informations
    sont disposées sur deux couches superposées,
    dans le cas du DVD. Ainsi, on double presque la capacité: 8,5 Go.
  3. Une troisième différence est que le DVD
    peut se lire sur les deux faces. On atteint donc la capacité de 17 Go.



Un DVD-ROM peut supporter plus d'informations qu'un CD-ROM parce
que:

Les alvéoles dans le disque sont plus serrées

Le DVD peut être gravé sur ses deux faces

Le DVD est gravé en deux couches

Aucune des réponses ci-dessus ne convient parfaitement



Si l'on considère qu'une page d'une encyclopédie contient
60 lignes de 50 caractères (soit 3000 signes) et qu'un volume
est constitué de 2500 pages, combien de volumes d'une encyclopédie
peut-on enregistrer sur un DVD-ROM?

un peu plus de 20 volumes

un peu plus de 200 volumes

un peu plus de 2000 volumes

un peu plus de 20000 volumes



Si un volume d'une encyclopédie de la question précédente
a une épaisseur de 5 cm, quelle est la hauteur de la pile
de livres contenue dans un DVD-ROM?

10 mètres

30 mètres

50 mètres

100 mètres

NB : [ندعوك للتسجيل في المنتدى أو التعريف بنفسك لمعاينة هذا الرابط]
avatar
sos_info
عضو نشيط
عضو نشيط

ذكر
تاريخ التسجيل : 25/01/2010

الرجوع الى أعلى الصفحة اذهب الى الأسفل

الرجوع الى أعلى الصفحة



صلاحيات هذا المنتدى:
لاتستطيع الرد على المواضيع في هذا المنتدى
